Die modernen Palettenwickler der Serie ROTAX vereinen ausgefeilte Technik mit grösstmöglichem Bedienkomfort, hoher Leistung, Zuverlässigkeit und Sicherheit.

Beachten Sie die Vorteile dieser einzigartigen Maschinen!

Beschickung mit allen Arten von Flurförderzeugen durch einfaches Absetzen auf dem Boden
Bedienungsoberfläche mit Textanzeige
Fünf Wickelprogramme
Automatische Abtastung der Ladungshöhe
Automatische Folieneinfädelung (ROTAX S 3300)
Drehgeschwindigkeit frequenzgeregelt einstellbar von 5 bis 15 U/min.
Hohe Sicherheit: Sofortiger Stopp des Rotorarms bei Kontakt mit dem Sicherheitsbügel
Hohe Sicherheit: Folienschlitten mit Fallsicherung
Ruhiger, geräuscharmer Lauf [< 70 dB(A)]
Alle Funktionselemente über Stecker verkabelt, defekte Teile können mühelos ausgetauscht werden

Modernste Technik, die überzeugt!

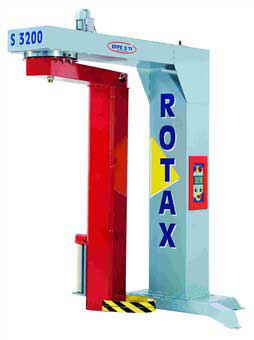

Die Standardmaschine. Modell S 3200, beinhaltet folgende Einrichtungen und Funktionen:
* Maschinensäule mit integriertem Schaltkasten und elektronischer Bedienoberfläche mit Textanzeige
* Rotorarm, aufgehängt an einem Präzisions-Kugeldrehkranz, mit automatischer Fix-Stopp-Positionierung
* Sanfter Anlauf und Auslauf des Rotorarms über Frequenzumrichter geregelt
* Mikroprozessor-Steuerung mit fünf Wickelprogrammen und separat einstellbaren Kopf- und Fusswicklungen
* Folienschlitten mit elektromagnetisch regelbarer Folienbremse
* Hubgeschwindigkeit des Folienschlittens über Frequenzumrichter einstellbar (Überlappung der Folienbahnen)
* Automatische Erkennung der Ladungshöhe durch Lichttaster

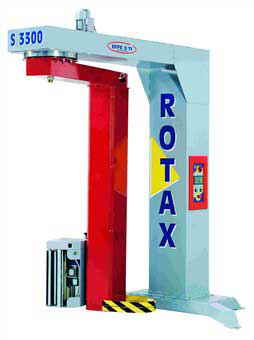

Das Modell S 3300 ist mit Folgenden zusätzlichen Einrichtungen und Funktionen ausgestattet:
* Angetriebene Folien-Vorstreckeinrichtung (Pre-Stretch) mit elektronisch geregeltem Folienabzug und variierbaren Vorstreck-Verhältnissen von 100 - 300 %
* Automatische Folien-Einfädelung für einfachen und sehr schnellen Rollenwechsel

Da lacht das Herz der Bedienperson!

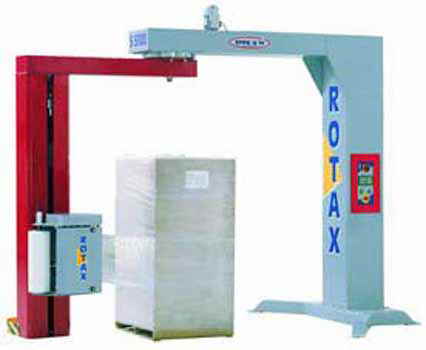

Die angetriebene Folien-Vorstreckeinrichtung mit elektronisch geregeltem Folienabzug (ROTAX S 3300) sorgt nicht nur für höchst belastbare Transportsicherung durch optimale Folienverfestigung, sondern auch für drastisch reduzierten Folienverbrauch.
Zusätzlich bietet sie den Luxus der automatischen Folieneinfädelung und schnellen Rollenwechselns

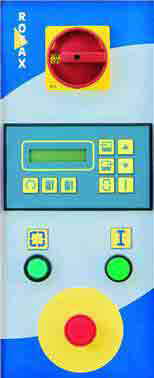

Das übersichtliche Bedienfeld mit Funktionstasten und Textanzeige für Bedienerführung, Statusanzeige und Fehleranzeige erlaubt einfachste Bedienung und Parametrierung der Maschine

Hohe Betriebssicherheit durch Anti-Kollisionsbügel am unteren Ende des Rotorarms. Schon bei minimalster Deformierung des flexiblen Bügels durch einen Widerstand wird die Reflektion des Lichtstrahls unterbrochen, der von der Lichtschranke ausgesendet wird, die an der Oberkante des Rotorarms montiert ist. Dadurch wird die Bewegung des Rotors augenblicklich gestoppt.

Da lacht das Herz des Technikers!

Aufhängung des Rotorarms an einem Präzisions-Kugeldrehkranz (ROTHE ERDE) für ruhigen Lauf und lange Lebensdauer

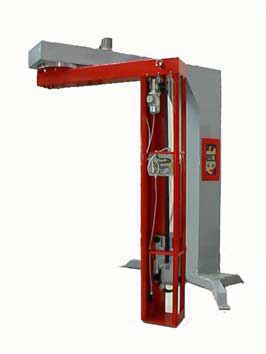

Alle Verkleidungsbleche des Rotorarms können auf einfachste Weise abgenommen werden. Dadurch sind alle Maschinenteile frei zugänglich.

Bei montierten Abdeckblechen sind alle Funktionselemente sicher verkleidet. Keine frei hängenden Energieketten oder Kabel!

Folienschlitten mit automatischer Fangvorrichtung. Im Fall eines Schadens am Getriebemotor oder am Antriebsgurt bleibt der Schlitten in jeder Position sofort stehen.

Alle Funktionselemente der Maschine sind über Steckverbindungen verkabelt. So kann ein beschädigtes Bauteil auf einfachste Weise ausgebaut und durch ein neues ersetzt werden.

Stromzuführung zu den am Rotorarm montierten elektrischen Funktionsträgern über einen gekapselten Kollektor

Nahezu vollständig vormontiert und sorgfältig verpackt wird der ROTAX in Ihrem Werk angeliefert. Für den Betrieb sind lediglich folgende Arbeiten auszuführen:
- Grundgestell am Boden verdübeln
- Wickelsäule aufrichten und mit dem Grundgestell durch mitgelieferte Schrauben verbinden
- Ausleger in die Horizontale schwenken und verschrauben
- Vertikalen Teil des Rotors mit dem horizontalen verbinden
- Folienschlitten montieren
- Stromverbindung herstellen
- Damit ist die Maschine betriebsbereit.

Mit Hilfe eines Staplers können diese Arbeiten durch das kundeneigene technische Personal nach der ausführlichen, reich bebilderten Betriebsanleitung vorgenommen werden.

Selbstverständlich steht Ihnen bei Bedarf auch unser Kundendienst zur Verfügung.

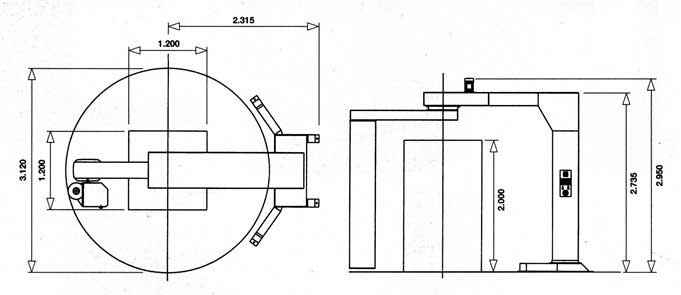

Maschinenabmessungen, gültig für beide Modelle

Alle auf dieser Seite enthaltenen Angaben und Daten können ohne Ankündigung geändert werden
